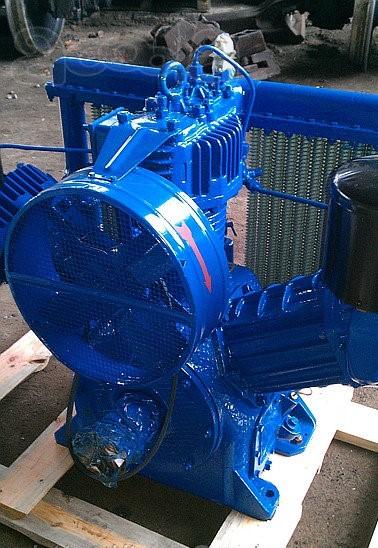

Компрессор КТ-6, КТ-7, КТ-6Эл

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра Единицы измерения Величина
Давление рабочее МПа (кгс/см2) 0,75…0,9 (7,5…9)
Частота вращения коленчатого вала об/мин 850
Мощность, потребляемая при конечном давлении 0,9 МПа (9 кгс/см )

и частоте вращения

850 об/мин кВт 44,1
750 об/мин 39,0
440 об/мин 22,8
Производительность при противодавлении (0,9 МПа 9 кгс/см 2)

и частоте вращения

850 об/мин м /мин 5,3
750 об/мин 4,67
440 об/мин 2,75
Количество цилиндров 1 ступени (низкого давления) шт 2
2 ступени (высокого авления) 1
Диаметр цилиндров 1 ступени мм 198
2 ступени 155
Ход поршня (смотреть со стороны привода) левого цилиндра I ступени 144
правого цилиндра I ступени 153
цилиндра II ступени 146
Охлаждение воздушное
Смазка циркуляционная под давлением и разбрызгиванием
Количество масла в корпусе компрессора л 10…12
Давление масла в системе смазки МПа 0,15…0,59
кгс/см2 1,5…6
Температура воздуха, всасываемого компрессором K от 218 до 338
°С от -55 до +65


ОБЩИЕ ХАРАКТЕРИСТИКИ
Для компрессоров КТ6 КТ7 КТ6 Эл
Габаритные размеры длина мм 760±10
ширина 1320±10 1255±10
высота 1050±10
Масса (без масла) кг 610 600
Направление вращения (если смотреть со стороны привода) По часовой Против часовой По часовой
Режим работы
Повторно - кратковременный с продолжительностью цикла до 10 мин

включительно

ПВ, % 50
Время работы под нагрузкой не должно превышать мин 15
Допускается непрерывная работа компрессора при повышении давления

от 0,098 до 0,98 МПа (от 1 до 10 кгс/см²), не более

мин 30
Привод
Непосредственно от двигателя внутреннего сгорания или от электродвигателя лю­бого типа

соответствующей мощности и соответствующей частотой вращения через эластичную или полужесткую муфты.



ШУМОВЫЕ ХАРАКТЕРИСТИКИ
Наименование параметра Среднегеометрические частоты, Гц Уровень звука, дБА
63 125 250 500 1000 2000 4000 8000
Уровень звукового давления в октавных полосах частот

на расстоя­нии З м от контура компрессора, не более, дБ

95 87 82 78 75 73 71 69 80
Для обеспечения надежной работы компрессоров, необходимо использовать специальные масла, марки которых перечислены ниже:

РЕКОМЕНДУЕМЫЕ МАРКИ МАСЛА
Классификация масел Марка масла
ЛЕТНИЕ СМАЗОЧНЫЕ МАСЛА К 19 ГОСТ 1861-73
КС 19 ГОСТ 9243-75
ЗИМНИЕ СМАЗОЧНЫЕ МАСЛА К 12 ГОСТ 1861-73
*К3-10°C ТУ0253-093-00148843-2002
* Примечание. Для эксплуатации компрессоров в северных районах при температуре окру­жающего воздуха от -20 °С до -55 °С
